Visualisation 3D industrielle : comment analyser vos pièces, accélérer vos devis et moderniser vos échanges techniques

Un mardi matin, une demande de prix arrive par courriel. La pièce est décrite en deux lignes, le modèle est joint au format STEP, le plan PDF n’est pas prêt. Pour l’ouvrir, il faut trouver le poste équipé du bon logiciel ou demander une autre version. Puis viennent les questions : quelle unité ? Ce trou est-il taraudé ? Quelle matière, quelle série, quelle tolérance ? Trois échanges plus tard, le projet n’est toujours pas compris et le délai de réponse s’allonge.

Ce scénario est banal dans les bureaux d’études, la plasturgie, l’usinage et la sous-traitance. Il ne vient pas d’un manque de compétence, mais d’un outil de consultation absent ou réservé à quelques postes. Voici ce qu’apporte la visualisation 3D industrielle, ce qu’elle ne peut pas faire, comment lire les principaux formats et comment choisir une solution adaptée.

Pourquoi la visualisation 3D devient utile aux entreprises industrielles

Les modèles 3D sont devenus la matière première des échanges techniques entre clients, bureaux d’études, ateliers et fournisseurs. Pourtant, beaucoup de ceux qui doivent les comprendre ne sont pas concepteurs : acheteurs, chargés d’affaires, responsables qualité, dirigeants, clients finaux.

Pour ces profils, un logiciel de CAO complet est disproportionné : licence, formation, poste dédié. Un logiciel de visualisation 3D se concentre sur la lecture : tourner la pièce, zoomer sur un détail, changer de point de vue, mesurer une distance, capturer une vue. C’est ce dont on a besoin pour qualifier une demande, préparer une réunion ou vérifier une modification.

La digitalisation de l’industrie passe aussi par ces gestes simples rendus accessibles au bon moment : ouvrir un fichier sur une tablette en réunion, envoyer une capture de la bonne vue plutôt qu’un long paragraphe, partager la même image de la pièce avec toutes les personnes concernées.

Échanges de plans et demandes de devis : où se perd le temps ?

Une demande de devis industriel suit rarement une ligne droite. Les pertes de temps se concentrent souvent sur quelques points récurrents :

• Le fichier ne s’ouvre pas chez la personne qui reçoit la demande, faute de logiciel adapté.
• Le format ne contient pas l’information attendue : un maillage sans unité, un modèle sans plan, un plan sans modèle.
• Les questions arrivent au compte-gouttes, une par courriel, parce que chacun découvre la pièce à son rythme.
• Les interlocuteurs ne regardent pas la même chose : une version ancienne, une vue différente, une capture d’écran sans repère.
• Les informations décisives manquent : matière, quantités, tolérances, état de surface, traitements, délais.

Aucun outil ne remplace un cahier des charges clair. Mais une consultation de fichiers techniques rapide et partagée réduit les malentendus sur la géométrie : quand chacun fait pivoter la même pièce, la discussion se recentre sur la faisabilité, le procédé, le coût et le délai.

STL, OBJ, STEP, STP, IGES, PDF : comprendre les formats

Avant de choisir un visualiseur, il faut distinguer deux familles de fichiers qui n’ont pas la même nature.

Un maillage décrit la surface d’un objet par une multitude de petits triangles (ou polygones). C’est une approximation : une surface courbe y devient une suite de facettes planes, plus ou moins fines selon les réglages d’export. Le maillage ne sait pas qu’un trou est un cylindre ni qu’une face est plane ; il ne connaît que des sommets et des facettes.

Un modèle CAO décrit la géométrie de façon exacte, avec des surfaces mathématiques et des arêtes définies. Dans le logiciel d’origine, il est souvent paramétrique : il conserve l’historique des fonctions (esquisses, extrusions, perçages) et les cotes qui les pilotent. Les formats d’échange neutres comme STEP conservent la géométrie exacte, mais généralement pas cet historique de conception.

En pratique : un STL ou un OBJ seul ne dit pas s’il est en millimètres ou en pouces, l’unité doit donc être confirmée par l’expéditeur. Le STEP reste généralement le meilleur format pour transmettre une géométrie à un fabricant, car il est exact. Et le plan PDF garde un rôle central, puisqu’il porte les tolérances et les exigences de fabrication. Le modèle 3D montre la forme ; le plan dit ce qui est exigé.

Comment fonctionne un visualiseur 3D en ligne ?

Un visualiseur 3D en ligne est une application qui s’exécute dans le navigateur et utilise la carte graphique de l’appareil, grâce à une interface standard de rendu 3D (WebGL), pour afficher la pièce en temps réel. Aucun logiciel n’est à installer : un lien suffit, sur ordinateur, tablette ou smartphone. Le fonctionnement suit quatre étapes :

1. Lecture du fichier : le visualiseur décode le format (par exemple STL ou OBJ) et reconstruit la géométrie en mémoire.
2. Préparation : la pièce est centrée, la caméra cadre l’objet, l’éclairage et les arêtes sont calculés.
3. Affichage interactif : chaque mouvement de souris ou de doigt recalcule l’image, plusieurs dizaines de fois par seconde lorsque l’appareil le permet.
4. Outils : mesures, vues prédéfinies, modes d’affichage, captures.

Une question est décisive : où le fichier est-il traité ? Certains visualiseurs l’envoient sur un serveur pour le convertir ou le stocker ; d’autres le lisent directement sur l’appareil, sans transmission. Les deux approches sont légitimes, mais pas équivalentes pour la confidentialité. Quant aux performances, elles dépendent surtout du poids du modèle : un maillage de quelques milliers de triangles reste fluide sur un téléphone récent, un assemblage très détaillé demande un appareil plus puissant ou un fichier simplifié.

Rotation à 360°, zoom, vues et arêtes : bénéfices et limites

Les fonctions de navigation paraissent évidentes, mais elles changent réellement la lecture d’une pièce.

• La rotation à 360° révèle les faces cachées sur une capture : dessous, intérieur, contre-dépouilles apparentes.
• Le zoom et le déplacement permettent d’isoler un détail : un bossage, un chanfrein, un trou de fixation.
• Les vues normalisées (face, dessus, côté, isométrique) donnent des repères communs. Dire « en vue de dessus, le trou en haut à gauche » devient sans ambiguïté.
• L’affichage des arêtes souligne les ruptures de forme et rend lisibles des pièces grises et uniformes, fréquentes en plasturgie et en usinage.

Les limites comptent autant. Un visualiseur montre une surface : il ne dit rien de la matière, des tolérances ni des traitements, et sans outil de coupe il ne montre pas l’intérieur d’une pièce fermée. Une image très lisible peut aussi suggérer une précision absente d’un maillage grossier. La visualisation éclaire la discussion ; elle ne valide pas une conception.

Mesurer une pièce en 3D : unités, précision et tolérances

Mesurer une pièce en 3D dans un navigateur est l’une des fonctions les plus utiles, et l’une des plus mal comprises. Quatre précautions s’imposent.

1. Vérifier l’unité avant toute mesure

Un STL n’enregistrant pas d’unité, le visualiseur doit la supposer ou la demander : une pièce de 50 mm lue en pouces devient une pièce de 50 pouces. Un bon outil affiche toujours l’unité utilisée et précise si elle est déclarée ou supposée. Les dimensions englobantes (la boîte qui contient la pièce) offrent un contrôle immédiat : si un boîtier de poche mesure plusieurs mètres, l’unité est fausse.

2. Comprendre ce que l’on mesure sur un maillage

Sur un maillage, une mesure relie deux points de la surface triangulée. Si le point est accroché à un sommet, la valeur correspond à ce sommet ; s’il est posé sur une facette, elle dépend de l’endroit cliqué. Comme un cylindre y est approché par des facettes, le diamètre relevé sur un trou dépend de la finesse de l’export. La mesure est donc indicative.

3. Ne pas confondre mesure et métrologie

Une mesure sur maillage n’est pas une métrologie certifiée. Elle ne remplace ni le plan coté, ni un instrument de contrôle sur pièce réelle : elle sert à saisir un ordre de grandeur, repérer un écart manifeste ou préparer une question précise.

4. Laisser les tolérances au plan

Les tolérances dimensionnelles, géométriques et d’état de surface sont définies par le plan et le cahier des charges, pas par le modèle 3D nominal. Toute décision de fabrication doit s’appuyer sur ces documents de référence.

Exemple concret en plasturgie : lire un boîtier injecté

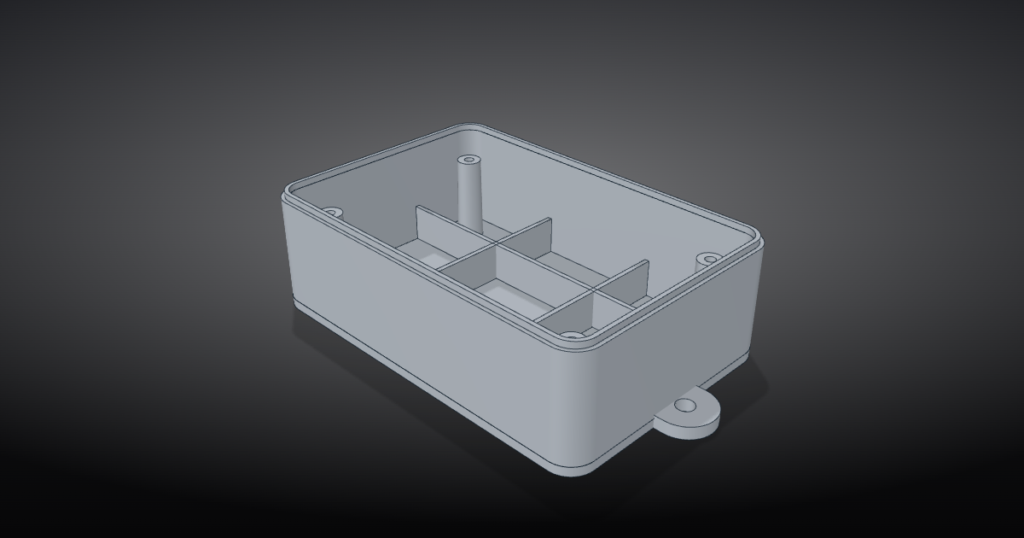

Prenons une pièce de démonstration fictive, créée pour illustrer cet article : un boîtier plastique ouvert d’environ 144 × 80 × 38 mm, avec des parois de 2,5 mm, un emboîtement en périphérie, des nervures de rigidité, quatre bossages de vissage avec dépouille et deux pattes de fixation percées. Elle ne provient d’aucun client.

Avec un visualiseur, le commercial et le plasturgiste préparent la discussion technique en quelques minutes :

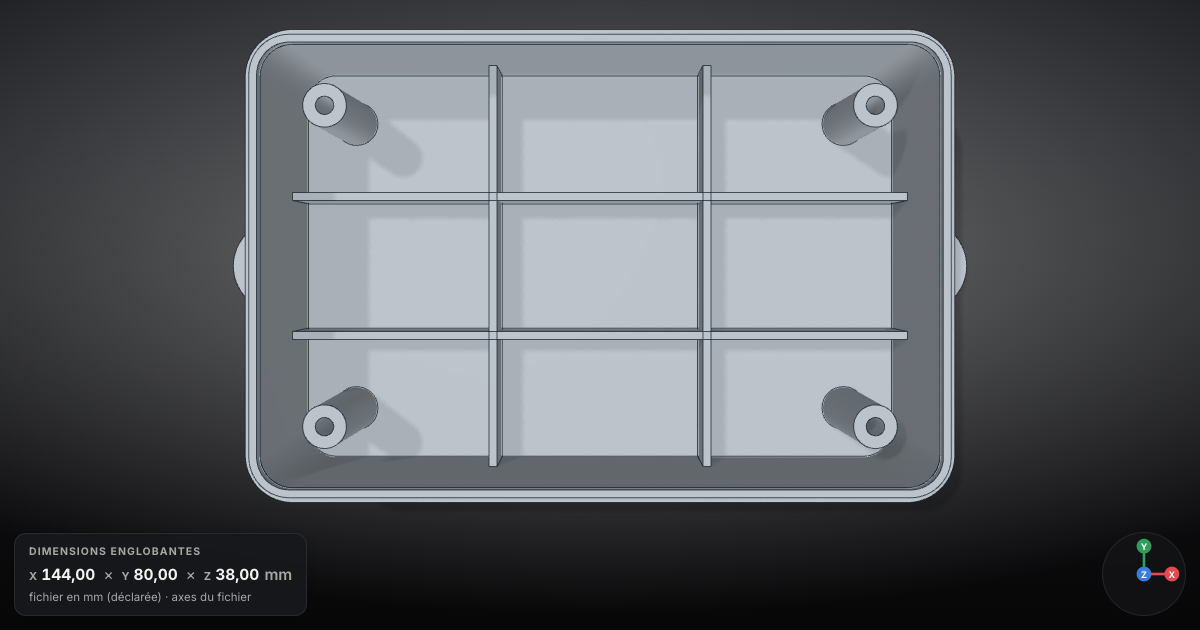

• Les nervures : leur répartition se lit d’un coup d’œil en vue de dessus. Leur épaisseur, comparée à la paroi, risque-t-elle de provoquer des retassures sur la face visible ?
• Les bossages : hauteur et position se mesurent point à point, ce qui permet de poser tôt la question du type de vis, d’un insert éventuel et de la tenue au vissage.
• Les trous de fixation : leur entraxe se relève pour un premier contrôle de cohérence avec le support prévu, un diamètre mesuré sur maillage restant approximatif.
• Les épaisseurs apparentes : une zone qui semble plus massive que les autres mérite une vérification dans la CAO ou par une analyse dédiée.
• La dépouille et le démoulage : la rotation aide à identifier le sens probable d’ouverture du moule et les zones à discuter avec l’outilleur.

Rien de tout cela ne remplace l’étude de moulabilité : c’est une préparation. Mais une réunion qui commence avec la même pièce sous les yeux de chacun et une liste de questions précises va plus vite à l’essentiel.

Usinage, prototypage, sous-traitance : d’autres usages

La visualisation de pièces industrielles sert bien au-delà de la plasturgie :

• Usinage : lecture rapide des faces à reprendre, des poches, des perçages et de l’encombrement brut, avant de demander le STEP et le plan pour chiffrer.
• Prototypage et impression 3D : contrôle de l’orientation, de l’échelle et des détails fins d’un STL avant lancement.
• Fabrication mécanique et chaudronnerie : partage d’une vue commune avec le client pour valider une forme ou une modification.
• Sous-traitance industrielle : qualification plus rapide d’une demande entrante, pour décider s’il faut répondre, et avec quelles questions.
• Assemblage : compréhension de l’orientation d’un composant ou d’un ordre de montage, à partir de vues partagées.

Le bénéfice est chaque fois le même : moins d’allers-retours pour comprendre, plus de temps pour décider. Pour une vue d’ensemble des outils numériques adaptés au secteur, consultez nos solutions digitales pour l’industrie.

Visualiseur, configurateur industriel et CRM : quelles connexions ?

Un visualiseur prend une autre dimension lorsqu’il s’insère dans le parcours commercial. On peut imaginer plusieurs niveaux d’intégration :

• Sur le site : une démonstration interactive qui montre le savoir-faire de l’entreprise, à côté du formulaire de contact.
• Dans un configurateur industriel : le client choisit des options (dimensions, variantes, finitions) et visualise le résultat avant de demander un prix.
• Avec un CRM : la demande de devis arrive accompagnée des références du fichier, des options choisies et des premières informations de qualification, rattachées à la fiche du prospect.

Les avantages potentiels sont réels : demandes plus complètes, suivi centralisé, moins de ressaisie. Mais ces connexions demandent un vrai cadrage : données échangées, droits d’accès, stockage des fichiers, maintenance. Distinguez donc ce qu’un outil fait aujourd’hui de ce qu’il pourrait faire après développement : un visualiseur autonome peut être opérationnel rapidement, alors qu’une intégration à un configurateur ou à un CRM relève d’un projet sur mesure.

Confidentialité des fichiers techniques : les bonnes questions

Les modèles 3D contiennent souvent un savoir-faire sensible : produit non encore commercialisé, pièce sous accord de confidentialité, conception propre à un client. Avant d’adopter un outil, posez quatre questions.

• Le fichier quitte-t-il l’appareil ? Un traitement local, dans le navigateur, évite son envoi à un serveur pour l’affichage. C’est une protection importante, mais partielle : la sécurité de l’appareil, des extensions installées et des captures partagées reste à la charge de l’utilisateur.
• S’il est stocké, où, combien de temps et pour qui ? Une application connectée doit préciser l’hébergement, la durée de conservation et l’expiration des liens de partage.
• Qui peut y accéder ? Comptes, droits par projet, journal des accès : plus l’outil est connecté, plus ces points comptent.
• Que deviennent les données associées ? Une demande de devis contient des données personnelles (nom, courriel, téléphone), soumises au RGPD.

Aucune solution ne peut promettre une sécurité absolue. L’objectif raisonnable est de réduire l’exposition : transmettre le nécessaire, limiter la conservation, contrôler les accès et documenter ces choix auprès de vos clients.

Comment choisir un logiciel de visualisation 3D adapté à votre entreprise

Le bon outil n’est pas celui qui affiche le plus de fonctions, mais celui qui correspond à vos échanges réels. Six critères aident à comparer.

1. Les formats : STL de prototypage, STEP de bureaux d’études, plans PDF ? Un outil limité aux maillages suffit pour certains usages, pas pour tous.
2. Les usages : consultation interne, présentation commerciale, échange client, démonstration sur le site.
3. La performance : fluidité sur les appareils de vos utilisateurs, y compris en mobilité, avec des fichiers à la taille de vos pièces.
4. L’intégration : à votre site, à vos couleurs, à votre parcours de devis, à vos outils existants.
5. La sécurité : traitement local ou serveur, stockage, droits d’accès, durée de conservation.
6. L’accompagnement : qui installe, adapte, maintient et fait évoluer l’outil ?

Commencez par lister trois situations récentes où un fichier 3D a ralenti un échange : elles diront mieux qu’un comparatif quelles fonctions vous sont utiles.

Industrial 3D Viewer : notre solution de visualisation 3D industrielle

Chez Sava Remus Marketing, nous avons développé Industrial 3D Viewer, un visualiseur 3D en ligne conçu pour les entreprises industrielles. Il fonctionne dans le navigateur, sur ordinateur comme sur mobile, et lit les fichiers sur l’appareil de l’utilisateur.

Fonctions aujourd’hui opérationnelles :

• visualisation STL OBJ, avec lecture locale du fichier dans le navigateur ;
• rotation à 360°, zoom et déplacement, à la souris, au pavé tactile ou au doigt ;
• vues techniques face, dessus, côté et isométrique, avec cadrage automatique ;
• modes d’affichage plein, filaire et arêtes ;
• préréglages d’apparence (Technique, Présentation, Contraste élevé), couleur de la pièce et fond ;
• dimensions englobantes, avec l’unité toujours affichée ;
• mesures point à point multiples, avec écarts selon X, Y et Z et accrochage aux sommets ;
• conversion de l’affichage en millimètres, centimètres, mètres ou pouces ;
• repère d’axes X, Y, Z synchronisé avec la vue ;
• capture PNG de la vue, y compris en haute résolution selon l’appareil.

Pistes d’évolution, soumises à étude : la lecture des formats STEP, STP et IGES, des analyses CAO avancées (coupes, dépouille, épaisseur), l’accès sécurisé à des fichiers partagés et des connecteurs CRM. Ces fonctions ne sont pas disponibles aujourd’hui : elles peuvent être étudiées dans le cadre d’un projet sur mesure, selon vos besoins et vos contraintes techniques.

L’outil est proposé en plusieurs niveaux, toujours sur devis, après échange sur votre contexte. Vous pouvez tester la démonstration en ligne avec une pièce fictive ou avec votre propre fichier STL ou OBJ, qui reste sur votre appareil.

Questions fréquentes

Quelle est la différence entre un fichier STL et un fichier STEP ?

Le STL est un maillage de triangles, sans unité enregistrée. Le STEP décrit la géométrie de façon exacte et enregistre les unités. Pour faire chiffrer ou fabriquer une pièce, un STEP accompagné d’un plan est généralement préférable.

Peut-on ouvrir un fichier STEP dans Industrial 3D Viewer ?

Pas aujourd’hui. La version actuelle lit les fichiers STL et OBJ. La prise en charge de STEP, STP et IGES fait partie des évolutions possibles, à étudier selon les besoins d’un projet.

Les mesures sur un modèle 3D sont-elles fiables ?

Elles sont utiles pour un ordre de grandeur ou un écart manifeste, si l’unité du fichier est correcte. Sur un maillage, elles dépendent de la finesse des facettes et du point choisi ; elles ne remplacent ni le plan coté ni un contrôle métrologique.

Mes fichiers sont-ils envoyés sur un serveur ?

Cela dépend de l’outil. Avec notre démonstration, le fichier ouvert est lu dans votre navigateur et n’est pas transmis pour l’affichage. Ailleurs, vérifiez où il est traité, s’il est stocké et combien de temps.

Un visualiseur 3D remplace-t-il un logiciel de CAO ?

Non. Il sert à consulter, comprendre et partager une pièce. La conception, la modification et la mise en plan restent l’affaire de la CAO et du bureau d’études.

Peut-on intégrer un visualiseur 3D à son site ou à un configurateur ?

Oui. L’intégration au site, aux couleurs de l’entreprise, se prépare à partir d’un besoin précis ; la connexion à un configurateur industriel ou à un CRM relève d’un développement sur mesure, après étude de faisabilité.

Le visualiseur fonctionne-t-il sur smartphone ?

Oui, avec les gestes tactiles habituels. La fluidité dépend de l’appareil et du poids du fichier ; les modèles très détaillés sont plus confortables sur ordinateur.

Conclusion : faire du modèle 3D un outil de dialogue

La visualisation 3D industrielle ne transforme pas à elle seule une entreprise, mais elle supprime un frein très concret : la difficulté de comprendre ensemble une pièce. Dans un navigateur, sans installation, chacun regarde la même géométrie, mesure avec les bonnes précautions et pose les bonnes questions plus tôt. Bien choisie, elle s’intègre à vos échanges commerciaux, à votre site et, si le besoin le justifie, à vos outils de devis et de suivi. Le point de départ reste vos usages réels : les fichiers que vous recevez et les décisions qu’ils doivent éclairer.
